Mengapa Produsen Beralih ke Jalur Perakitan Kabel Listrik Sepenuhnya Otomatis
A Jalur Perakitan Kabel Listrik Sepenuhnya Otomatis menggantikan stasiun pemotongan, pengupasan, pengeritingan, dan pencetakan manual dengan modul robotik tersinkronisasi yang memindahkan kabel dari kawat mentah ke steker yang sudah jadi dan teruji dalam satu aliran kontinu. Pergeseran ini penting karena produksi kabel listrik bersifat bervolume tinggi dan berulang-ulang, dan bahkan ketidakkonsistenan manual kecil dalam kedalaman crimp atau panjang pengupasan kabel dapat menyebabkan kegagalan di lapangan, klaim garansi, atau penolakan sertifikasi.
Keuntungan intinya adalah throughput yang dipadukan dengan kemampuan pengulangan. Jalur otomatis yang disetel dengan baik dapat menghasilkan beberapa ribu kabel jadi per shift sambil mempertahankan toleransi dimensi yang tidak dapat ditandingi secara konsisten oleh stasiun manual. Pabrik-pabrik yang melakukan konversi dari sel semi-otomatis ke sel yang sepenuhnya otomatis biasanya melaporkan peningkatan dua digit dalam output harian dan juga penurunan terukur dalam tingkat pengerjaan ulang, karena setiap siklus pengeritingan, pengelasan, dan cetakan mengikuti parameter terprogram yang sama dan tidak bergantung pada keterampilan operator.
Bagaimana a Jalur Perakitan Kabel Listrik Sepenuhnya Otomatis Bekerja

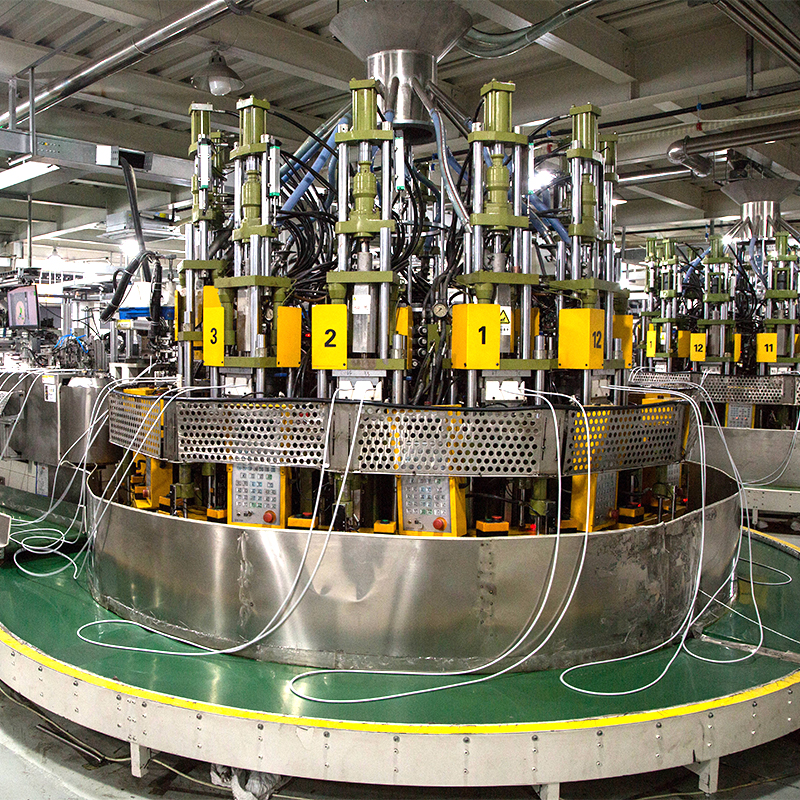

Prosesnya diatur sebagai rangkaian stasiun khusus yang dihubungkan dengan konveyor atau meja pengindeksan putar, sehingga kabel bergerak secara otomatis setelah setiap pengoperasian diverifikasi.
Stasiun Proses Inti
- Pengumpanan kawat dan pemotongan presisi sesuai panjang kabel yang ditentukan
- Pengupasan ujung ganda untuk mengekspos konduktor tanpa merusak untaian tembaga
- Crimping terminal atau pengelasan ultrasonik untuk sambungan listrik yang aman
- Pasang cetakan injeksi badan atau rakitan mekanis di sekitar terminal berkerut
- Pengujian kelistrikan in-line, termasuk kontinuitas, ketahanan dielektrik, dan pemeriksaan polaritas
- Pelabelan, penggulungan, dan pengepakan otomatis
Karena pengujian dilakukan langsung ke dalam lini dan bukan dilakukan sebagai langkah batch offline yang terpisah, unit yang rusak ditandai dan segera dikeluarkan, sehingga mencegahnya mencapai kemasan. Kontrol kualitas inline ini adalah salah satu alasan utama mengapa saluran otomatis lebih disukai untuk kabel yang harus memenuhi persyaratan sertifikasi UL, VDE, CCC, atau SAA.
Pemilihan Material dan Dampaknya terhadap Kinerja Lini
Saluran otomatis hanya dapat diandalkan jika jaket kabel dan kompon insulasi melewatinya. Senyawa PVC yang tidak konsisten dapat menyebabkan stasiun pengupasan meninggalkan sisa isolasi pada konduktor atau, sebaliknya, membuat tembaga terkelupas, yang keduanya memicu penolakan pada stasiun uji kelistrikan. Pemasok seperti Hejin Elektronik Technology Co, Ltd. , didirikan pada tahun 2010 dan mengoperasikan jalur peracikan yang sepenuhnya otomatis dengan enam mixer internal di fasilitas seluas 20.000 meter persegi, menghasilkan senyawa PVC yang ramah lingkungan, tahan api, isolasi, dan selubung yang dirancang khusus untuk kinerja stabil pada peralatan kawat dan kabel berkecepatan tinggi, mendukung kapasitas tahunan sebesar 120.000 metrik ton.
Menyesuaikan kekerasan dan elastisitas senyawa jaket dengan pengaturan pisau pengupas akan mengurangi potongan mikro pada untaian konduktor, yang pada gilirannya menurunkan tingkat kegagalan pada uji ketahanan dielektrik — yang seringkali merupakan sumber terbesar dari potongan pada saluran kabel listrik.
Efisiensi Jalur Pengukuran: Metrik Keluaran Utama
Sebelum berinvestasi dalam otomatisasi, produsen biasanya membandingkan beberapa indikator kinerja antara pengaturan manual dan otomatis untuk membenarkan biaya modal.
| Metrik | Perakitan Manual | Jalur Sepenuhnya Otomatis |
|---|---|---|
| Operator diperlukan per baris | 6–10 | 1–2 |
| Konsistensi dimensi | Bergantung pada operator | Dikendalikan oleh program, dapat diulang |
| Pengujian kelistrikan sebaris | Batch, luring | Pengujian sebaris 100%. |
Fasilitas produksi pada skala industri menggambarkan apa yang dapat dicapai oleh otomatisasi penuh: Cixi Wanneng Elektron Co., Ltd. , didirikan pada tahun 1995, mengoperasikan pabrik pintar yang menghasilkan lebih dari itu 600.000 unit setiap hari , didukung oleh lebih dari 100 insinyur dan sertifikasi termasuk UL, VDE, CCC, SAA, UKCA, CE, RoHS, dan REACH, melayani klien peralatan rumah tangga, peralatan medis, dan perkakas listrik.
Memilih Saluran Otomatis untuk Berbagai Jenis Kabel
Tidak semua kabel listrik memerlukan perkakas yang sama. Konfigurasi saluran harus disesuaikan dengan standar konektor dan pengukur kabel yang diproduksi.
- Standar steker regional (AS, UE, Inggris, AU) masing-masing memerlukan perkakas cetakan khusus dan profil crimp terminal
- Penampang kabel mulai dari 0,5 mm² hingga pengukur yang lebih berat memerlukan pengaturan kekuatan pengupasan dan crimping yang dapat disesuaikan
- Aplikasi medis dan industri sering kali memerlukan penandaan ketertelusuran tambahan dan ambang batas tegangan tahan yang lebih ketat
Kemampuan internal yang penuh, mulai dari penarikan kawat tembaga hingga cetakan steker, memungkinkan produsen menyesuaikan parameter ini dengan cepat tanpa menunggu komponen yang dialihdayakan, sehingga mempersingkat waktu pergantian saat beralih antara jenis kabel atau standar steker.
Pertanyaan yang Sering Diajukan
Q1: Berapa luas lantai yang dimiliki a jalur perakitan kabel listrik yang sepenuhnya otomatis biasanya membutuhkan?
Tata letak bervariasi berdasarkan jumlah stasiun, namun sebagian besar konfigurasi linier atau putar untuk kabel standar dua dan tiga konduktor ditempatkan dalam jarak 15–30 meter dari lantai produksi, termasuk zona penyangga untuk gulungan masuk dan pengepakan keluar.
Q2: Dapatkah satu jalur menangani beberapa standar konektor, seperti peralihan antara konektor AS dan UE?
Ya, asalkan jalur tersebut menggunakan set cetakan yang dapat diubah dengan cepat dan perkakas crimp yang dapat disesuaikan; Peralihan biasanya membutuhkan jendela pengaturan yang ditentukan, bukan perlengkapan ulang penuh, meskipun waktu pastinya bergantung pada desain vendor peralatan.
Q3: Apa yang menyebabkan sebagian besar penolakan pada saluran kabel listrik otomatis?
Mayoritas penolakan berasal dari dua sumber: senyawa insulasi yang tidak konsisten menyebabkan cacat pengupasan, dan cetakan crimp yang tidak sejajar menyebabkan kontak terminal-ke-konduktor yang buruk — keduanya dirancang untuk ditangkap oleh pengujian kelistrikan inline sebelum pengepakan.
